Теплообменник воздушно-масляный CSA6.38.B.00

Теплообменник воздушно-масляный CSA6.38.B.00

Теплообменник воздушно-масляный предназначен для охлаждения жидкости путем отвода тепла от жидкости в окружающий воздух. Теплообменник состоит из радиатора и
Имеется два исполнения электровентилятора: “А”- всасывающее и “B”- нагнетающее.
Установочные ножки не съемные.

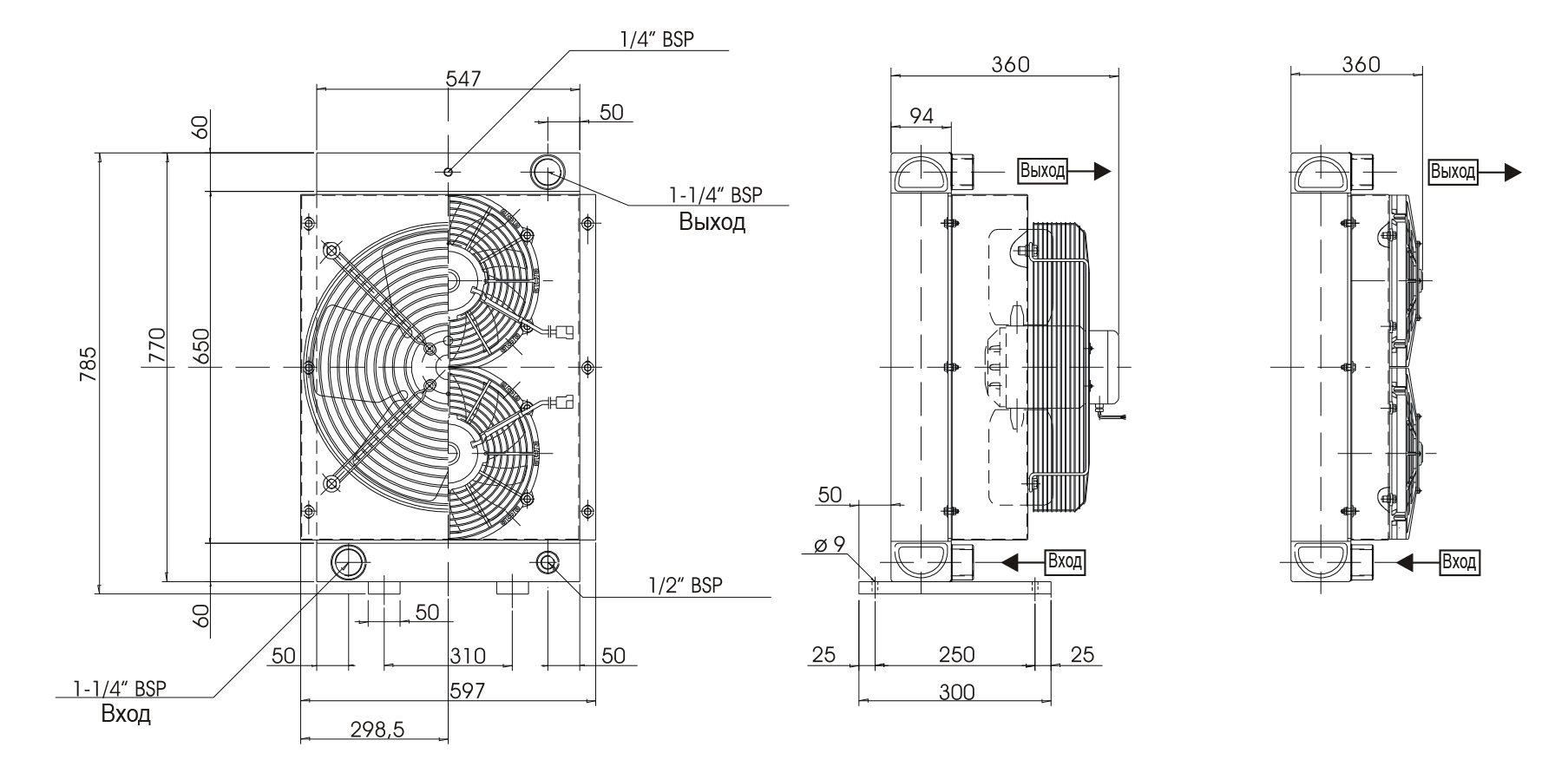

ЧЕРТЕЖ

CSA6 chertez



ГРАФИК РАБОЧИХ ПАРАМЕТРОВ

CSA6 graph



ТЕРМОРЕЛЕ

CSLV1 termorele 2

Код теплообменника CSA6.38.B.00
Номинальная мощность теплопередачи при разнице температур 40°С 40 кВт
Максимальный расход 180 л/мин
Напряжение электровентилятора 380 В переменного тока
Направление движения воздуха B-нагнетающий вентилятор
Максимальное рабочее давление 20 бар
Максимальная рабочая температура 120° С
Отверстия входа и выхода G1 1/4
